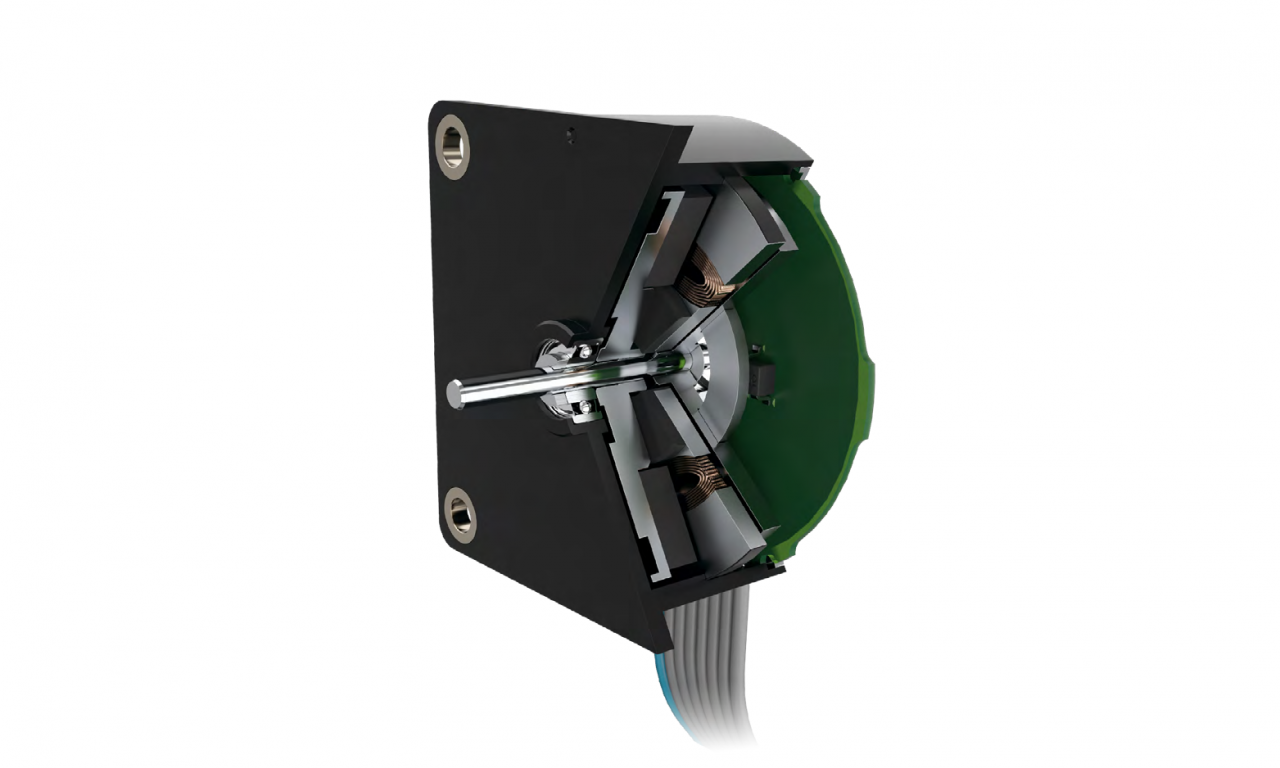

Бесколлекторные мотор-редукторы постоянного тока серии 2622 S

Технология с 4 полюсами  |  100 мНм

Технические характеристики:

Параметр

Обозн.

Значение

Ед.

Значения при 22 °C и номинальном напряжении

Номинальное напряжение

UN

6

12

В

Сопротивление выводов, фаза-фаза

R

6,97

28,2

Ом

КПД, макс.

ηmax.

79

79

%

Скорость холостого хода

n0

6 400

6 400

мин⁻¹

Ток холостого хода, тип.

I0

0,01

0,005

А

Стопорный момент

MH

7,543

7,453

мНм

Момент трения, статический

C0

0,035

0,035

мНм

Момент трения, динамический

CV

8,85·10⁻⁶

8,85·10⁻⁶

мНм/мин⁻¹

Постоянная скорости

kn

1 085

543

мин⁻¹/В

Постоянная противо-ЭДС

kE

0,922

1,842

мВ/мин⁻¹

Постоянная момента

kM

8,8

17,6

мНм/А

Постоянная тока

kI

0,114

0,057

А/мНм

Наклон характеристики n-M

Δn/ΔM

859

870

мин⁻¹/мНм

Индуктивность выводов, фаза-фаза

L

486

1 945

мкГн

Механическая постоянная времени

τm

71

72

мс

Момент инерции ротора

J

7,9

7,9

гсм²

Угловое ускорение

αmax.

9

9

·10³ рад/с²

Параметры, общие для модели 2622 S

Тепловое сопротивление

Rth1 / Rth2

33 / 27

К/Вт

Тепловая постоянная времени

τw1 / τw2

23,6 / 222

с

Встроенный редуктор

Материал корпуса

пластик

Материал зубчатой передачи

металл

Угловой люфт без нагрузки

≤

4

°

Подшипники выходного вала

шарикоподшипник

Макс. нагрузка на вал:

– радиальная (на расстоянии 5 мм от монтажной поверхности)

≤

15

Н

– осевая

≤

5

Н

Макс. усилие запрессовки вала

≤

10

Н

Люфт вала:

– радиальный (на расстоянии 5 мм от монтажной поверхности)

≤

0,03

мм

– осевой

≤

0,25

мм

Диапазон рабочих температур

−25 ... +80

°C



Спецификации:

Передаточное число (округлённое)

Выходная скорость до nmax, мин⁻¹

Масса с мотором, г

Выходной момент, непрерывный режим Mmax, мНм

Выходной момент, кратковременный режим Mmax, мНм

Направление вращения (реверсивное)

 КПД,  %

8 : 1

635

25

9

30

=

81

22 : 1

223

26

23

75

≠

73

33 : 1

151

26

30

100

=

60

112 : 1

44

27

93

180

≠

59

207 : 1

24

27

100

180

=

53

361 : 1

14

27

100

180

=

53

814 : 1

6

28

100

180

=

43

1 257 : 1

4

29

100

180

=

43

Примечание: выходная скорость указана при входной скорости 5000 мин⁻¹. За основу взят двигатель 2610 ... B.



Назначение выводов кабеля:

№

Функция

1

Фаза C

2

Фаза B

3

Фаза A

4

GND

5

UDD (+5 В)

6

Датчик Холла C

7

Датчик Холла B

8

Датчик Холла A



Стандартный кабель: изоляция ПВХ (PVC), 8 проводников, AWG 28, шаг 1 мм, провода луженые.

Габаритный чертеж:
